EST-100R免驱型多功能识读器模组是一款融合了一维码/二维码扫码、磁条卡技术、接触式、非接触式及身份证智能卡技术于一身的多功能读写器。在当前业务系统中满足就诊卡读取,医保电子凭证识读、社保卡、身份证信息、银行卡等卡片读取,实现业务系统多卡/码合一的需求。支持 USB 通信及串口通信,电源采用 USB 口取电,USB 配备无驱技术。具有 4 个 SAM 卡座。支持在线升级等特性。可集成到各种形态的终端内进行刷卡,极大地提高了研发速度及使用便捷性。
支持功能:
1、居民身份证、港澳台居民居住证、外国人永久居留身份证;
2、二代社保卡、三代社保卡;
3、非接触式IC卡(CPU卡、M1卡);
4、ISO15693协议卡;
5、一维码、二维码扫码;
6、磁条卡;
7、通讯支持USB和RS232串口
多功能识读器技术参数:
项目 | 参数 |
接触读卡模块 | 支持1个ISO7816标准卡尺寸,采用下降式卡座,可使用20万次。 支持符合ISO7816,T=0、T=1的CPU卡; 逻辑加密卡AT24系列,4442,4428等卡型支持 PPS(协议和参数选择) 读写速度为9600–412903bps; 具备短路保护功能; |
非接读卡模块 | 支持ISO14443A/B标准的CPU卡,PHILIPS公司的 MF1ICS50、MF1ICL10、MF1ICS70等逻辑加密卡; 15693协议卡; 支持ISO14443TypeB标准的中华人民共和国居民身份证的读取; |
SAM卡座 | 4个符合GSM11.11的SIM卡尺寸的SAM卡座; |
磁条模块 | 支持ISO7811 1/2/3轨数据读取; |
扫码头 | 支持1D/2D码识读 |
身份证阅读模块 | 工作频率:13.56MHz(fc); 天线能量输出; 1)天线表面磁场强度(Hmax)≤7.5A/mrms; 2)天线表面法线方向5cm处电磁场强度(Hmin)≥1.5A/mrms; 阅读距离:0-5cm; 阅读时间:<1.0s; 具有电源自动保护设计; |
人机界面 | 4 个 LED 指示灯,指示电源、通信、状态、读卡等状态; |
通讯接口 | 1个USB全速接口(可支持RS232); |
取电方式 | USB取电; |
工作电流 | ≤300mA; |
设备工作环境 | 温度:0℃到+60℃;湿度:5%-90%无凝结; |
数据线长 | 标配1.5米(可定制) |
二次开发 | 支持VC/VB/C#/JAVA/PB/Delphi/Android/Linux等CS/BS开发 |
操作系统支持 | 支持Windows98、XP、2003、Vista、WIN7、WIN8、WIN10/Linux /Android/麒麟统信国产等操作系统 |

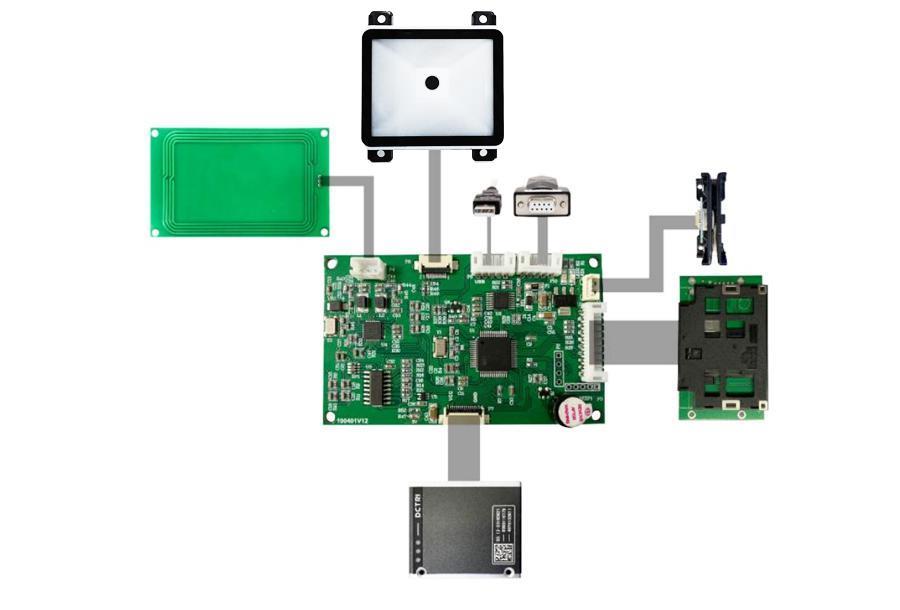

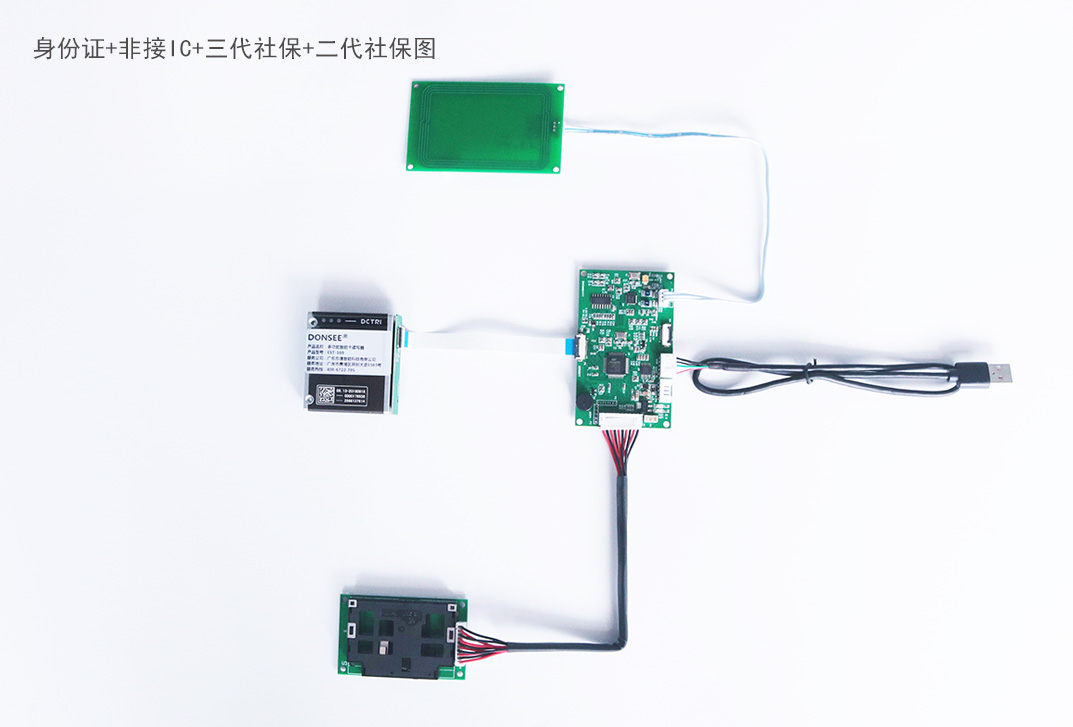

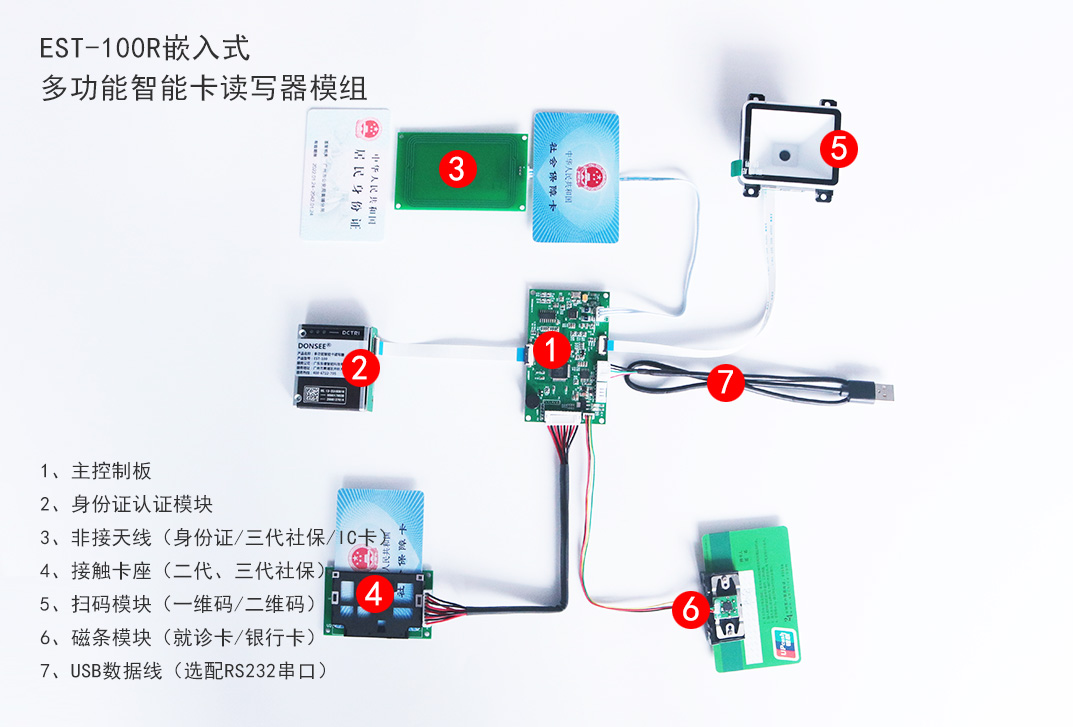

各部件模块说明:
名 称 | 数 量 | 说 明 | 备 注 |
主板 | 1 | MCU 主控部分,对信息进行处理 | 标配 |
天线板 | 1 | 对信息进行传送 | 标配 |
接触卡座模块 | 1 | 对卡片信息进行读取 | 标配 |
磁条卡模块 | 1 | 支持 1/2/3 轨 | 标配 |
二维码模块 | 1 | 扫码 | 标配 |
身份证安全模块 | 1 | 对身份证信息安全进行验证 | 标配 |
天线板连接线 | 1 | 双头同向 3P 2.0mm L=250mm | 标配 |
二维码连接线 | 1 | 12P 0.5mm 同向FPC | 标配 |

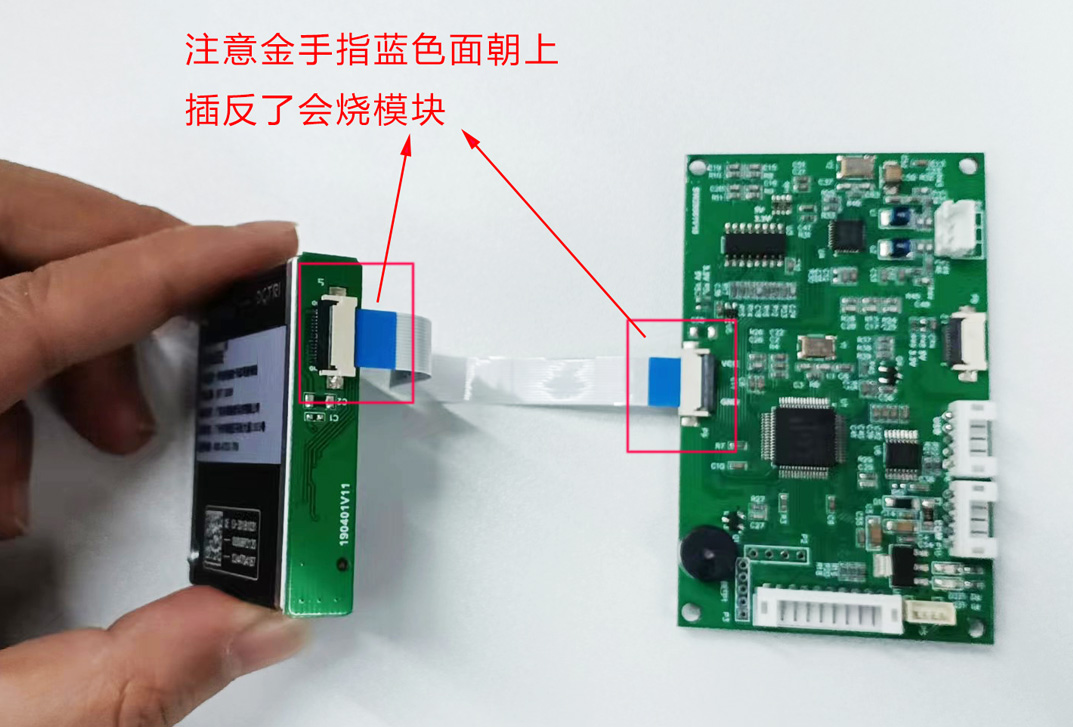

身份证模块连接线 | 1 | 16P 0.5mm 同向FPC | |
磁条卡连接线 | 1 | 双头同向 4P 1.25mm L=100mm | 标配 |
卡座板连接线 | 1 | 2.0mm-10Pin 双头同向 L=200mm | 标配 |
USB 线 | 1 | 通信连接线,线长 200cm 5P 2.0mm | 标配 |

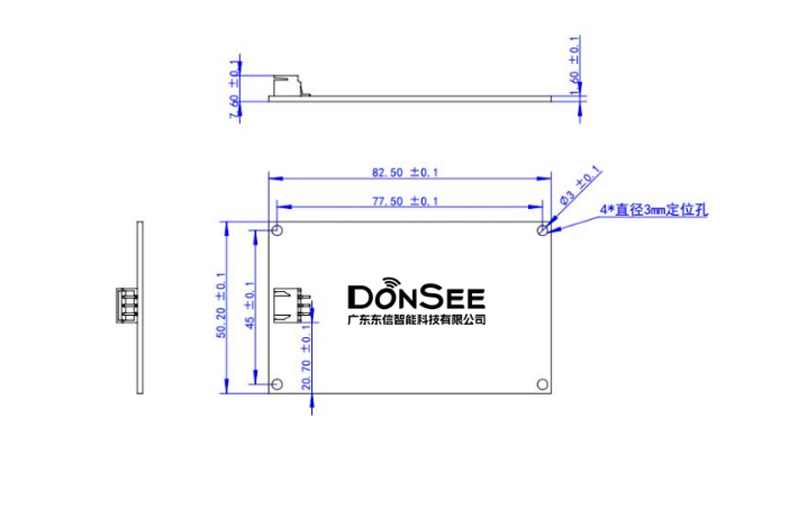

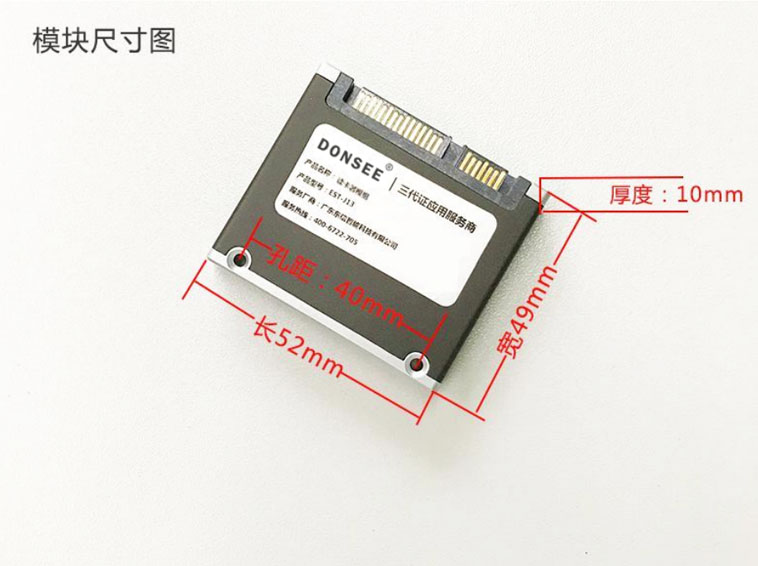

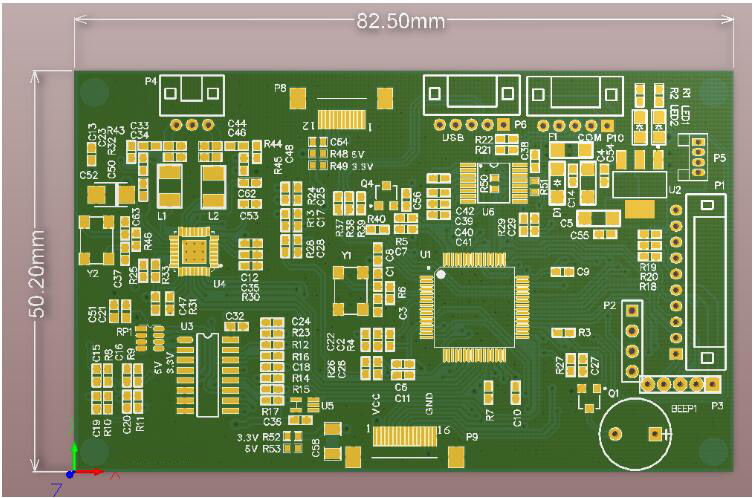

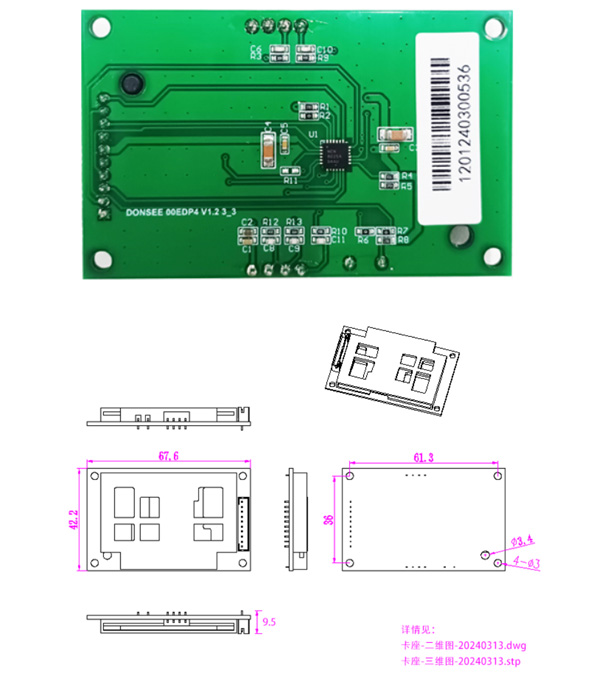

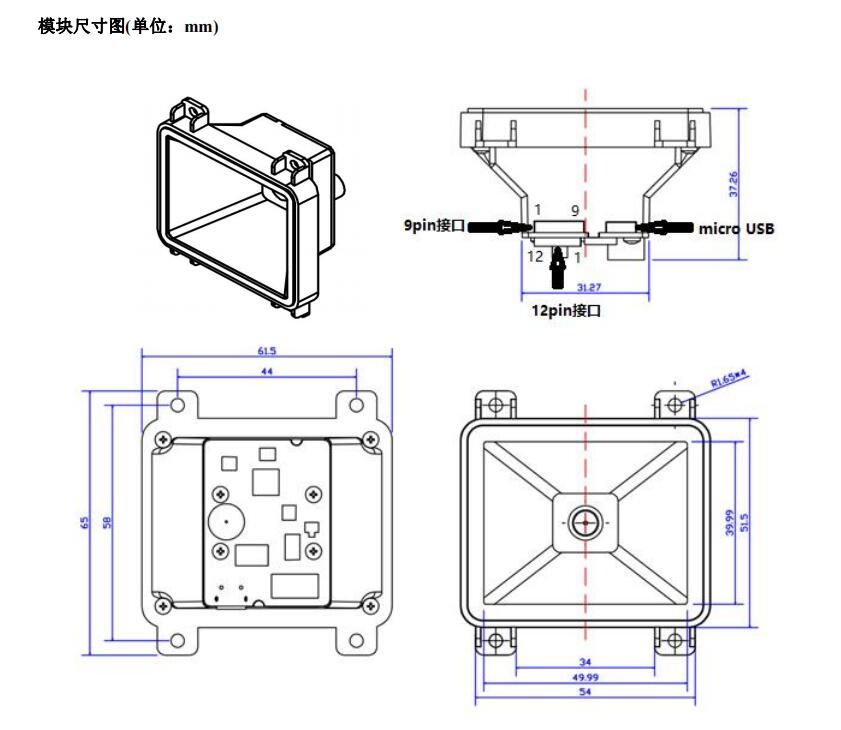

各模块产品尺寸图:
