HD-100多功能智能卡读写器模组

HD-100 多合一读卡模块说明书

一、概述：

此款机型采用 USB/RS232 接口可选，可将芯片内的个人信息资料读出并将此信息上传至计算机。

支持 ISO/IEC 7816-1/2/3 接触式 CPU 卡、ISO/IEC 14443-A/B 非接触式卡片、ISO/IEC 7811 磁条卡、身份证卡；

支持 4 个 PSAM 卡安全模块、支持高速 PSAM 卡安全交易认证；接触式卡片通信速率最高支持 307200bps、非接触式卡片通信速率最高支持 424Kbps；

支持具有电源短路、过流过载自动保护设计；

支持在线程序升级，提供 Windows/android/Linux/Unix 等各种平台下的应用程序标准动态库接口。

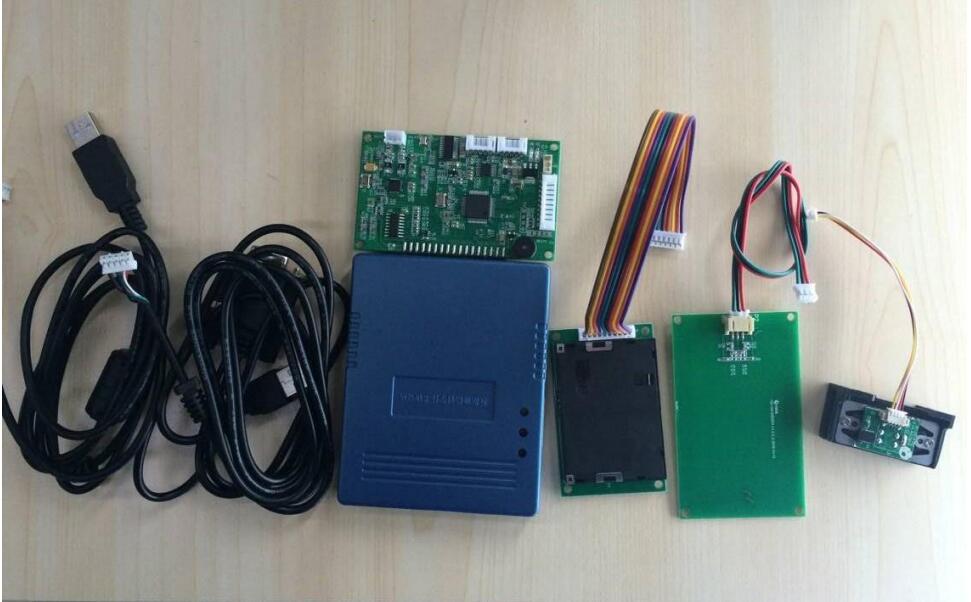

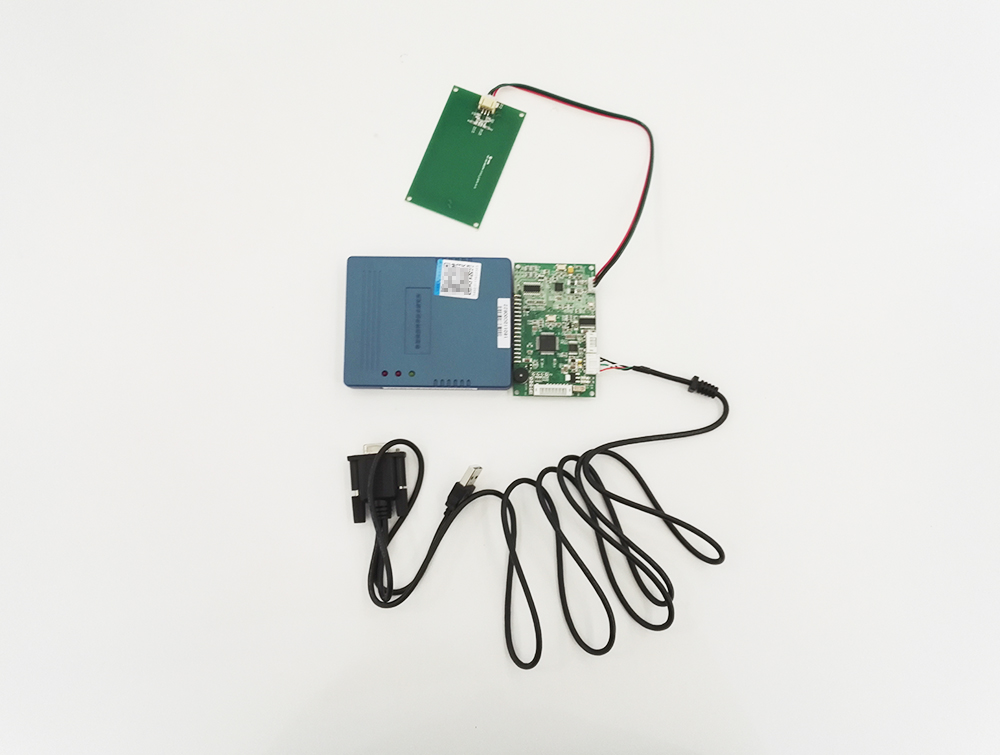

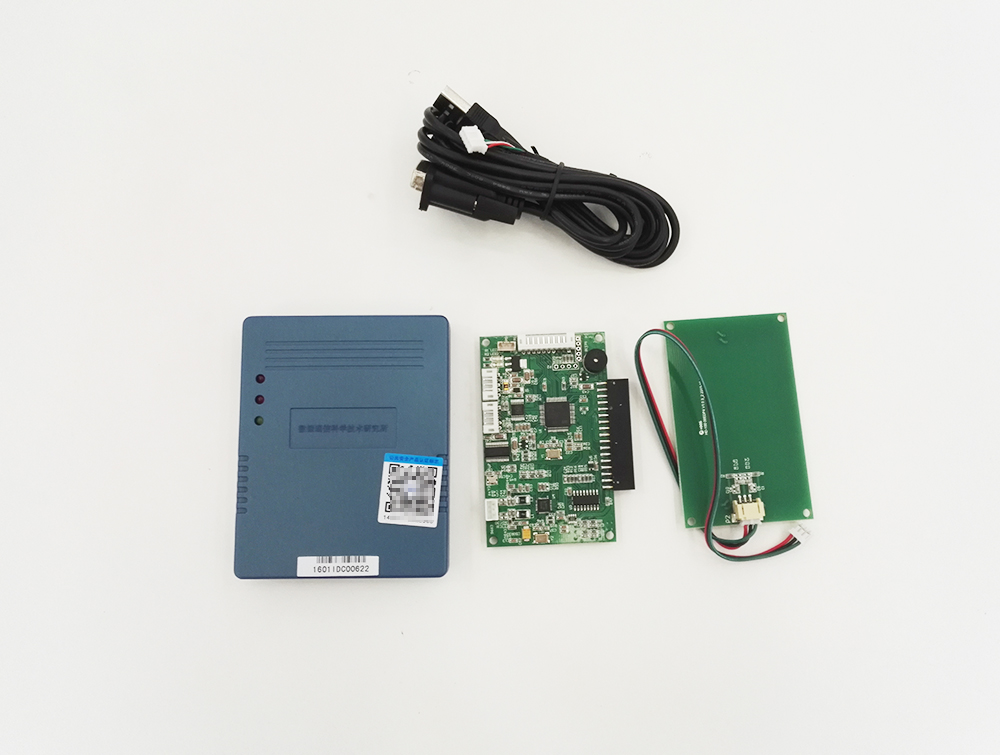

二、产品整图：

三、产品主要性能参数：

主处理器：32 位处理器、频率 72MHz、工业级

接触式读卡模块：

支持标准:ISO/IEC 7816 1/2/3 标准卡片类别:接触式 CPU 卡、逻辑加密卡 4442/4428 、 Memory 卡等支持速率 :9600 ～307200bps，卡拔插寿命:大于 100，000 次

非接触式读卡模块：

支持标准:ISO/IEC 14443 A/B 标准卡片类别:Mifare One、非接触式 A、B 类卡支持速率:106～424Kbps

磁条读卡模块：

支持标准:ISO/IEC 7811 支持磁道:1/2/3 磁道刷卡方向:双向

身份证模块：

标准中国身份证卡

工作频率：13.56MHz（fc）

天 线 辐 射 强 度

1）天线表面磁场强度（Hmax）≤7.5A/m rms；

2）天线表面法线方向 2.5cm 处电磁场强度（Hmin）≥1.5A/m

阅读距离：

身份证：0—3cm 无盲区；非接卡：0—4cm 无盲区

读卡速度：<1s

供 电：DC5V—500mA

通讯方式：

USB 支持 HID、CCID、PC/SC 协议，支持模拟键盘输出协议通信速率 12Mbps，线长度 1.5 米

串口RS232 接口：通讯波特率：115200，线长度 1.5 米

平均无故障工作时间MTBF：＞5000 小时

工作温度：0℃～50℃

五、产品尺寸图

5.1 主板图

5.2 天线板图

5.3 卡座板图

5.4 SAM 模块图

尺寸规格：100（L）*80（W）*15（H）mm

六、产品结构说明

6.1、主控板

6.2 天线板

6.3 卡座板

6.4 连线

七、备注说明

不同身份证稳定读卡距离 0-3CM ，天线正上方及正下方不能有金属，天线的四周如果有金属至少要留有 2CM 距离的间隙，这样可以有效保证天线读卡稳定性

通讯线序说明：

串口 USB 口

红线 VCC5 VCC5

白线 TXD U_D -

绿线 RXD U_D +

黑线 GND GND

黑线 GND GND

产品特点（性能介绍）

支持 ISO/IEC 7816-1/2/3 标准 CPU 卡，T=0、T=1、逻辑加密卡及memory卡等

支持 Mifare 卡和符合 ISO14443 标准的 A  类和 B 类卡，ISO 15693 等卡片, 通讯速率最高支持  424 Kbps

支持身份证卡片

支持 4个 PSAM 卡安全模块、支持高速 PSAM 卡安全交易认证，符合 ISO7816 标准

安装方便，可靠性高，适合联机使用

全速 USB 接口,  RS232，以太网等

人机界面：一个指示灯，指示电源和操作状态

支持在线程序升级，提供 Windows/Linux/Unix 等各种平台下

（*由于产品升级或其他原因，华大HD-100多合一读卡模块产品实际参数有可能变更，以实际产品为准。本文中的所有陈述、信息和建议也不构成任何明示或暗示的担保）
