HD-100台式居民身份证阅读机具小模块

来源:www.huada-os.com 标签:SAM HD-100 台式 模组 模块 小模块 小模组  发布时间:2020-3-19 11:20:21

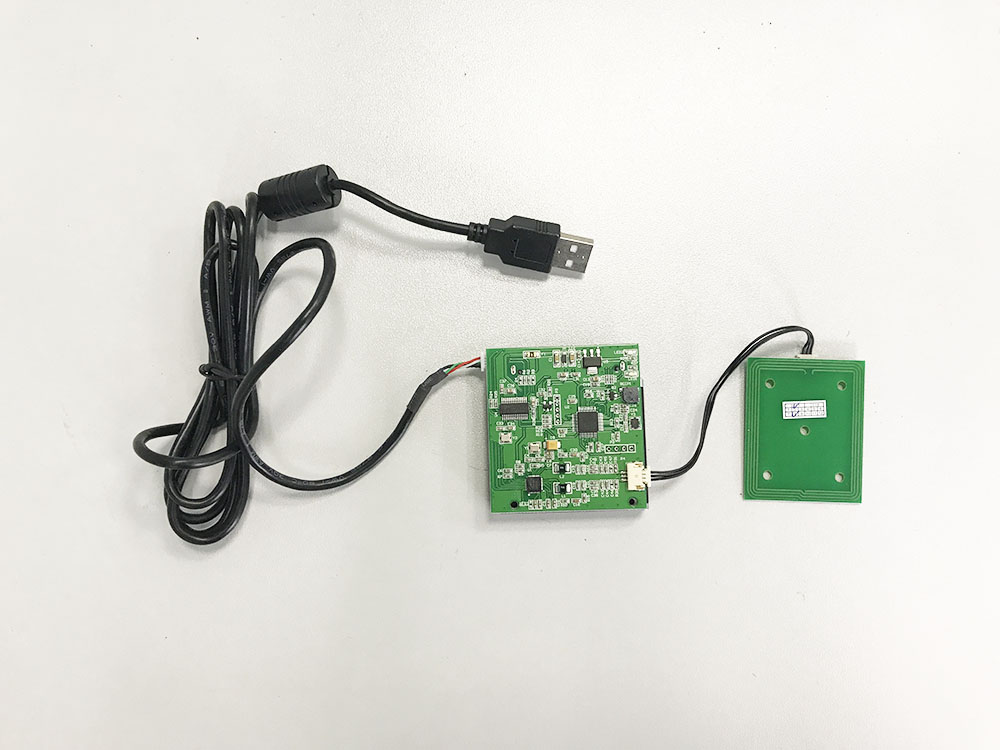

华大HD-100台式居民身份证阅读机具模组模块

华大HD-100台式居民身份证阅读机具小模块是一款支持读取身份证信息,同时可读写符合 ISO14443(Type A)标准的非接触卡,例如IC卡、CPU卡、M1卡等的多功能读卡器。可自由集成到自助终端、机器人、人脸识别机、访客机、平板、手机、排队机、叫号机等设备中。

华大HD-100台式居民身份证阅读机具模组模块

1. 产品概述

a.华大HD-100台式居民身份证阅读机具模组模块是采用非接触式 IC 卡技术,通过串口或USB 接口与计算机终端或其它设备连接,用于读取居民身份证专用芯片内相关信息的专用套件板。

b.通过配套解码软件身份证模块,可将身份证内的数字压缩相片还原为可视照片,实现完全的“人、证同一性”的认定。

c.身份证阅读套件板符合 ISO14443(TYPE B)标准。

d. 可以读写符合 ISO14443(Type A)标准的非接触卡,例如IC卡、CPU卡、M1卡等。

e. 华大HD-100台式居民身份证阅读机具模组模块尺寸小,便于安装,提供开放的应用程序接口(API),供系统集成进行二次开发。

f. 支持多种通信通道可根据不同场合选择,个性化,不同功能模块可根据需求自由组合使用。

2. 功能介绍

华大HD-100台式居民身份证阅读机具模组模块采用非接触式 IC 卡技术,通过串口或USB 接口与计算机或其他设备连接,配套使用定制的阅读软件,如“居民身份证阅读软件”及规范的操作即可读取居民身份证信息。

3.技术指标

1、符合居民身份证阅读器通用技术要求,可以读取符合 ISO14443(Type B)标准的非接触卡,并可以读写符合 ISO14443(Type A)标准的非接触卡;

2、工作频率:13.56 MHz±7kHz;

3、天线能量输出:

A:天线表面磁场强度(Hmax)≤7.5A/m rms;

B:天线表面法线方向 5cm 处电磁场强度(Hmin)≥1.5A/m rms;

4、通信接口:USB HID 无驱通讯(可改  USB 有驱、TTL、RS232 通讯);

5、电源:USB供电,DC5V/500mA(±5%);

6、阅读距离:0-4cm;

7、阅读时间:<1s;

8、适用于 WIN98/2003/XP/WIN7/WIN8/WIN9/WIN10/Android/Linux平台;提供各平台开发 SDK和通信协议;

9、供电:DC5V—220mA,具有电源自动保护设计;

10、平均无故障工作时间(MTBF):大于 5000 小时;

11、使用环境:

A:工作温度:0℃~50℃;

B:相对湿度:20%~90%RH;

C:大气压力:60KPa~110 Kpa;

4. 型号说明

1)标准件说明

名称数量说明备注

公安部模块1对身份证信息安全进行验证标配

控制板1MCU 主控部分,对信息进行处理标配

天线板1刷身份证区域,感应身份证信号和TypeA卡标配

天线板连接线1非接天线连接线,超薄 3PIN 间距1.25MM 同向 L=10cm标配

数据线电源线1 150CM(USB HID,RS232,TTL三种接口可选)标配

模块尺寸:52*49*10 mm  孔位距离:40 mm

(*由于产品升级或其他原因,华大HD-100台式居民身份证阅读机具模组模块产品实际参数有可能变更,以实际产品为准。本文中的所有陈述、信息和建议也不构成任何明示或暗示的担保)
